Кабели СБМВБАШвнг(A)-LS 4x2x1,5

Обозначение маркировки кабеля СБМВБАШвнг(A)-LS 4х2х1,5:

Сб - для сигнализации и блокирования
М - Многопроволочная проводник
вб - материалы, блокирующие влагу
А - слой алюминия
Швнг-LS - защитная покров-оболочка в форме выпрессованного шланга из поливинилхлоридного полимер-пластиката со сниженным уровнем горючести и низкими показателями дымо\/газовыделения
4 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

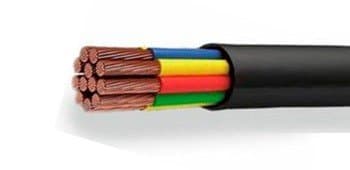

Строение кабеля СБМВБАШвнг(A)-LS 4х2х1,5:

Жила – медная многопроволочная мягкая проволока диаметром 0,9 или 1,0 мм.
Изоляция проводников – композиция изоляционного покрытия из ПЭВД.
Сердечник – скрутка из простейших пучков, число пар в кабельных изделиях в интервале 2-30.
Цвета нитей, выполняющих функцию скрепления, или лент простейших пучков сердечника: голубой (синий), оранжевый (желтый), коричневый, зеленый, серый.
Возможно наличие контрольного, медного, одно- или многопроволочного проводника поверх сердечника.
Влагозащищенность – для защиты кабеля от попадания жидкости и обеспечения необходимой герметичности, применяются специальные нити и ленты, блокирующие поступление воды.Поясной изоляционный слой – ленты ПЭТФ, водоблокирующие ленты, ленты крепированной бумаги.
Оболочка - прессованная или сварная слой алюминия.
Защитные оболочки – наружный защитная оболочка шлангового типа из ПВХ-полимера устойчивого к возгоранию с пониженным газо- дымовыделением.

Сфера использования СБМВБАШвнг(A)-LS 4х2х1,5:

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБМВБАШвнг(A)-LS 4х2х1,5:

Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.
Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха строго выше - 15 ?С.
Количество изгибов, которые возникают при монтаже — не меньше 30 радиусов
штатная температура функционирования — от -50 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 23,3 и 28,8 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 1,5
сопротивление изоляции проводника электрическому току, мом/км, не менее — 5000
функциональная емкость на 1 км протяженности, Нф, не больше — 150
нормированная (строительная) длина продукции – не меньше 600 м.
Период эксплуатации кабельного изделия СБМВБАШвнг(A)-LS 4х2х1,5 - 20 лет.
