Кабели КВВБ 16x3x1

Обозначение маркировки кабеля КВВБ 16х3х1:

К - кабельное изделие монтажное
В - изоляция - поливинилхлоридный пластикат
В - внешний слой, произведенных из поливинилхлоридного полимерного пластиката
Б - бронированное покрытие в форме оплетки, произведенной из стальной проволки, прошедшей процедуру цинкования
16 - число простейших пучков (троек)
3 - скрутка жил - по три
1 - диаметр токопроводящей жилы

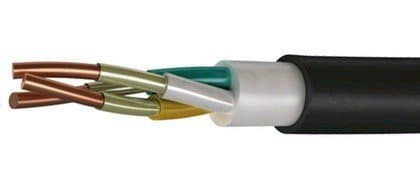

Строение кабеля КВВБ 16х3х1:

Проводник - изготовлен из медной проволоки, соответствует классу 3 для сечений 0,75; 1,0; 1,5 и 2,5 мм² и классу 4
для сечения 4 мм² согласно ГОСТ 22483-77.
Изоляция - полимерный ПВХ-пластикат.
Скрутка жил - жилы скручены по 2 или 3 штуки, либо в сердечник (для кабельных изделий парного или троечного способа исполнения).
Обмотка - ленты, изготовленные из полимерной пленки.
Заполнитель - термопластичный материал, изготовленный на основе поливинилхлоридного полимерного пластиката.
Бронепокров - изготовлен из стальных проволок, прошедших процедуру цинкования.
Оболочка - из полимерного ПВХ в черном цвете.

Сфера использования кабеля КВВБ 16х3х1:

Продукция используется для подключения неподвижных эл. приборов, контрольной и измерительной аппаратуры, системам распределения энергии на расчетное постоянное напряжение до 1 кВ и переменное напряжение до 0,66 кВ с частотой до 400 Гц, на территориях повышенной пожаро – и взрывоопасности классов 0, 1, 2, 20, 21, 22.

Спецификация кабеля КВВБ 16х3х1:

Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20&̊supС, должно удовлетворять требованиям МЭК 60092-351 (2004) и составлять как минимум 36,7 МОм (100 Мом на длине 1000 футов при t 20&̊supС).
Напряжение при испытаниях переменного электротока на частотах 50 Гц - жила/жила – 2000 В.
Исполнение по климату – УХЛ, Т; категории размещения – 1, 2, 3, 4 в соответствии с ГОСТ 15150-69.
Функциональная температура внешней среды от -50&̊supС до +105&̊supС.
Кабель прокладывается при нагреве более&̊sup̊С.
Относительное содержание влаги в воздухе при температурном режиме +35±3&̊supС – 98%.
Минимальный радиус изгибаниянияния – 10 диаметров по наружной оболочке кабельного изделия.
Кабели полностью удовлетворяют требованиям тех. регламента в части пожаробезопасности (ФЗ от 22.07.2008 г. No 123Ф3).
Продукция не распространяет горение согласно ГОСТ Р МЭК 60332-1-2-2007.
Нормированная (строительная) длина - не меньше 150 метров.
Период работоспособности - более 25 лет.
